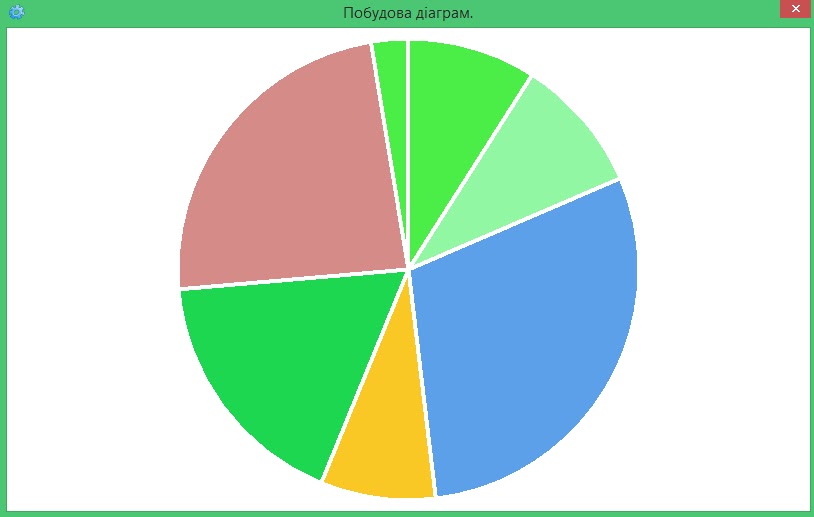

Хейоу, сегодня мы сделаем программу в С++, при запуске которой у нас будут меняться цвета 7 секторов, которые находятся внутри одной диаграммы.

Поехали...

Для начала скачаем скелет программы архивом

Далее открываем MicrooftVisualStudio и находим Обозреватель Решений.

Нам понадобятся 2 файла: ProgramDlg.cpp u ProgramDlg.h

Для начала откроем ProgramDlg.h

И изменим последний раздел < private > ::

private:

COLORREF cf, ck, c[25];
HFONT hold, hNew, hbk;
HPEN hPenOxy, hOldPen, pen;
HBRUSH m, oldm, brush;
CPen d, oldd;
CBitmap pic;
CRect rc, w, kw[30];

CString ms, t, z;

int Matrix[50][50];
int x1, y1, x2, y2, x3, y3, x4, y4;
int RH, RW, k, i, j, p, x, y, cx, cy, cz, dx, dy;

bool fg;

public:

void zastavka();
void kdiagramm();
void krdiagramm();
void diagramm();
void sevensector();

afx_msg void OnLButtonDown(UINT nFlags, CPoint point);
afx_msg void OnRButtonDown(UINT nFlags, CPoint point);
};

Теперь откроем ProgramDlg.cpp и сотрём весь код ( Ctrl + A + Delete )

Вставляем новый код ::

******************************************

// ProgramDlg.cpp : файл реализации
//

#include "stdafx.h"
#include "Program.h"
#include "ProgramDlg.h"
#include "afxdialogex.h"
#include <time.h>

using namespace std;

#ifdef _DEBUG
#define new DEBUG_NEW
#endif

// диалоговое окно CProgramDlg

CProgramDlg::CProgramDlg(CWnd* pParent /*=NULL*/)
: CDialog(IDD_PROGRAM_DIALOG, pParent)
{
m_hIcon = AfxGetApp()->LoadIcon(IDR_MAINFRAME);
srand((unsigned)time(NULL));
}

void CProgramDlg::DoDataExchange(CDataExchange* pDX)
{
CDialog::DoDataExchange(pDX);

fg = true;

SetWindowTextW(L"Побудова діаграм.");
}

BEGIN_MESSAGE_MAP(CProgramDlg, CDialog)
ON_WM_PAINT()
ON_WM_QUERYDRAGICON()
ON_WM_LBUTTONDOWN()
ON_WM_RBUTTONDOWN()
END_MESSAGE_MAP()

// обработчики сообщений CProgramDlg

BOOL CProgramDlg::OnInitDialog()
{
CDialog::OnInitDialog();

// Задает значок для этого диалогового окна. Среда делает это автоматически,
// если главное окно приложения не является диалоговым
SetIcon(m_hIcon, TRUE); // Крупный значок
SetIcon(m_hIcon, FALSE); // Мелкий значок

// TODO: добавьте дополнительную инициализацию

return TRUE; // возврат значения TRUE, если фокус не передан элементу управления
}

// При добавлении кнопки свертывания в диалоговое окно нужно воспользоваться приведенным ниже кодом,
// чтобы нарисовать значок. Для приложений MFC, использующих модель документов или представлений,
// это автоматически выполняется рабочей областью.

void CProgramDlg::OnPaint()
{
if (IsIconic())
{
CPaintDC dc(this); // контекст устройства для рисования

SendMessage(WM_ICONERASEBKGND, reinterpret_cast<WPARAM>(dc.GetSafeHdc()), 0);

// Выравнивание значка по центру клиентского прямоугольника
int cxIcon = GetSystemMetrics(SM_CXICON);
int cyIcon = GetSystemMetrics(SM_CYICON);
CRect rect;
GetClientRect(&rect);
int x = (rect.Width() - cxIcon + 1) / 2;
int y = (rect.Height() - cyIcon + 1) / 2;

// Нарисуйте значок
dc.DrawIcon(x, y, m_hIcon);
}
else
{
//zastavka();
//kdiagramm();
//diagramm();
//krdiagramm();
sevensector();

CDialog::OnPaint();
}
}

// Система вызывает эту функцию для получения отображения курсора при перемещении
// свернутого окна.
HCURSOR CProgramDlg::OnQueryDragIcon()
{
return static_cast<HCURSOR>(m_hIcon);
}

/* ------------------------------------------------------ Сектор Діаграма
//- включить перо рисование

// ----------------- C++ пример Pie()
// http://cubook.supernew.org/manual-c/methods/153-pie
*/

void CProgramDlg::zastavka()
{
CClientDC dc(this);
GetClientRect(&rc);

dx = abs(rc.right - rc.left) / 5;
dy = abs(rc.bottom - rc.top) / 5;

int pp = 0;
for (k = 0; k < 5; k++)
{
for (i = 0; i < 5; i++)
{

if (pp % 2 == 0)
{
cf = 0x0000DDFF;
ck = 0x00C4563D;
}
else
{
ck = 0x0000DDFF;
cf = 0x00C4563D;
}
hPenOxy = CreatePen(PS_SOLID, 6, ck);
hOldPen = (HPEN)SelectObject(dc, hPenOxy);
m = CreateSolidBrush(cf);
oldm = (HBRUSH)dc.SelectObject(m);

x1 = rc.left + k*dx;
y1 = rc.top + i*dy;
x2 = rc.left + (k + 1)*dx;
y2 = rc.top + (i + 1)*dy;

dc.Rectangle(x1, y1, x2, y2);
pp++;
}
}

DeleteObject(m);
SelectObject(dc, oldm);
SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);
}

// --------------- круговая диаграмма

void CProgramDlg::kdiagramm()
{
CClientDC dc(this);
GetClientRect(&rc);

dc.FillSolidRect(&rc, 0x00FFFFFF);

hPenOxy = CreatePen(PS_SOLID, 3, 0x00FFFFFF);
hOldPen = (HPEN)SelectObject(dc, hPenOxy);

x1 = rc.left + 170;
y1 = rc.top + 10;
x2 = rc.right - 170;
y2 = rc.bottom - 10;

// определить цвет рисования обьекта
m = CreateSolidBrush(0x0000BBFF);
oldm = (HBRUSH)dc.SelectObject(m);

dc.Ellipse(x1, y1, x2, y2);

// определить цвет рисования обьекта
m = CreateSolidBrush(0x00E16941);
oldm = (HBRUSH)dc.SelectObject(m);

x3 = x2;
y3 = (y1 + y2) / 2 + 20;
x4 = (x1 + x2) / 2;
y4 = y1;

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// определить цвет рисования обьекта
m = CreateSolidBrush(0x002E67F3);
oldm = (HBRUSH)dc.SelectObject(m);

x3 = x2 - 50;
y3 = y2;
x4 = x2;
y4 = (y1 + y2) / 2 + 20;

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// определить цвет рисования обьекта
m = CreateSolidBrush(0x00C4A69A);
oldm = (HBRUSH)dc.SelectObject(m);

x3 = x1;
y3 = y2 - 50;
x4 = x2 - 50;
y4 = y2;

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// рисование скругленного прямоугольника
//rc.DeflateRect(5, 5);
//dc.RoundRect(&rc, CPoint(45, 45));

SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);
DeleteObject(m);
SelectObject(dc, oldm);
}

// --------------- случайные цветные прямоугольники

void CProgramDlg::diagramm()
{
// рисуем на планшете
CClientDC dc(this);
GetClientRect(&rc);

// ширина и высота в равных частях
dx = abs(rc.right - rc.left) / 7;
dy = abs(rc.bottom - rc.top) / 7;

// формируем разноцветье для прямоугольников
for (k = 0; k < 7; k++)
{
cx = rand() % 255;
cy = rand() % 255;
cz = rand() % 255;
c[k] = RGB(cx, cy, cz);
}

// перекрашиваем область в белое
cf = ck = RGB(255, 255, 255);
dc.Rectangle(&rc);

// прорисовываем прямоугольники разного цвета
for (k = 0; k < 6; k++)
{
// крайние только белого света
if ((k > 0) && (k < 6))
{
cf = ck = c[k];
ck = RGB(255, 255, 255);
}

// устанвливаем цвет пера и кисточки
hPenOxy = CreatePen(PS_SOLID, 24, ck);
hOldPen = (HPEN)SelectObject(dc, hPenOxy);
m = CreateSolidBrush(cf);
oldm = (HBRUSH)dc.SelectObject(m);

// размеры очередного прямоугольника
x1 = rc.left + k*dx;
y1 = rc.top + (rand() % 6 + 1)*dy - rand() % dy;
x2 = rc.left + (k + 1)*dx;
y2 = rc.bottom - dy + 50;

// рисуем прямоугольник
if ((k > 0) && (k < 6)) dc.Rectangle(x1, y1, x2, y2);
}

// восстанавливаем цвета
DeleteObject(m);
SelectObject(dc, oldm);
SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);

}

// --------------- случайные цветные сектора

void CProgramDlg::krdiagramm()
{
CClientDC dc(this);
GetClientRect(&rc);

// заливка фона белым цветом
dc.FillSolidRect(&rc, 0x00FFFFFF);

// формируем разноцветье для секторов
for (k = 0; k < 7; k++)
{
cx = rand() % 255;
cy = rand() % 255;
cz = rand() % 255;
c[k] = RGB(cx, cy, cz);
}

hPenOxy = CreatePen(PS_SOLID, 4, 0x00FFFFFF);
hOldPen = (HPEN)SelectObject(dc, hPenOxy);

// вычисляем координаты основного круга
x = x1 = rc.left + 170;
y = y1 = rc.top + 10;
dx = x2 = rc.right - 170;
dy = y2 = rc.bottom - 10;

// вычисляем координаты центра круга
cx = 0.5*(x + dx);
cy = 0.5*(y + dy);

// определить цвет рисования обьекта
m = CreateSolidBrush(c[0]);
oldm = (HBRUSH)dc.SelectObject(m);

dc.Ellipse(x1, y1, x2, y2); // рисуем круг

// ------------------------------ начинам рисовать секторы

// определить цвет рисования обьекта
m = CreateSolidBrush(c[1]);
oldm = (HBRUSH)dc.SelectObject(m);

// вторая координатная четверть
do
{
x3 = x + rand() % abs(cx - x);
x4 = x + rand() % abs(cx - x);
} while (x4 > x3);

do
{
y3 = y + rand() % abs(cy - y);
y4 = y + rand() % abs(cy - y);
} while (y4 < y3);

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// определить цвет рисования обьекта
m = CreateSolidBrush(c[2]);
oldm = (HBRUSH)dc.SelectObject(m);

// первая координатная четверть
do
{
x3 = cx + rand() % abs(dx - cx);
x4 = cx + rand() % abs(dx - cx);
} while (x4 > x3);

do
{
y3 = y + rand() % abs(cy - y);
y4 = y + rand() % abs(cy - y);
} while (y4 > y3);

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// определить цвет рисования обьекта
m = CreateSolidBrush(c[3]);
oldm = (HBRUSH)dc.SelectObject(m);

// третья координатная четверть
do
{
x3 = x + rand() % (cx - x);
x4 = x + rand() % (cx - x);
} while (x4 < x3);

do
{
y3 = cy + rand() % (dy - cy);
y4 = cy + rand() % (dy - cy);
} while (y3 > y4);

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// определить цвет рисования обьекта
m = CreateSolidBrush(c[4]);
oldm = (HBRUSH)dc.SelectObject(m);

// четвертая координатная четверть
do
{
x3 = cx + rand() % (dx - cx);
x4 = cx + rand() % (dx - cx);
} while (x4<x3);

do
{
y3 = cy + rand() % (dy - cy);
y4 = cy + rand() % (dy - cy);
} while (y3<y4);

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

// восстанавливаем цвета

SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);
DeleteObject(m);
SelectObject(dc, oldm);
}

void CProgramDlg::sevensector()
{
CClientDC dc(this);
GetClientRect(&rc);

// заливка фона белым цветом
dc.FillSolidRect(&rc, 0x00FFFFFF);

// формируем разноцветье для секторов
for (k = 0; k < 12; k++)
{
cx = rand() % 255;
cy = rand() % 255;
cz = rand() % 255;
c[k] = RGB(cx, cy, cz);
}

hPenOxy = CreatePen(PS_SOLID, 4, 0x00FFFFFF);
hOldPen = (HPEN)SelectObject(dc, hPenOxy);

// вычисляем координаты основного круга
x = x1 = rc.left + 170;
y = y1 = rc.top + 10;
dx = x2 = rc.right - 170;
dy = y2 = rc.bottom - 10;

// вычисляем координаты центра круга
cx = 0.5*(x + dx);
cy = 0.5*(y + dy);

// определить цвет рисования обьекта
m = CreateSolidBrush(c[0]);
oldm = (HBRUSH)dc.SelectObject(m);

dc.Ellipse(x1, y1, x2, y2); // рисуем круг

// ------------------------------ начинам рисовать секторы

Matrix[0][0] = cx; Matrix[0][1] = y;

// вторая координатная четверть
do
{
x3 = x + rand() % abs(cx - x);
x4 = x + rand() % abs(cx - x);
} while (x4 > x3);

do
{
y3 = y + rand() % abs(cy - y);
y4 = y + rand() % abs(cy - y);
} while (y4 < y3);

Matrix[1][0] = x3; Matrix[1][1] = y3;

// третья координатная четверть - 1 точка
do
{
x3 = x + rand() % ((cx + x) / 2 - x);
x4 = x + rand() % ((cx + x) / 2 - x);
} while (x4 < x3);

do
{
y3 = cy + rand() % ((dy + cy) / 2 - cy);
y4 = cy + rand() % ((dy + cy) / 2 - cy);
} while (y3 > y4);

Matrix[2][0] = x3; Matrix[2][1] = y3;

// третья координатная четверть - 2 точка
do
{
x3 = (x + cx)*0.5 + rand() % (cx - (cx + x) / 2);
x4 = (x + cx)*0.5 + rand() % (cx - (cx + x) / 2);
} while (x4 < x3);

do
{
y3 = (cy + dy)*0.5 + rand() % (dy - (dy + cy) / 2);
y4 = (cy + dy)*0.5 + rand() % (dy - (dy + cy) / 2);
} while (y3 > y4);

Matrix[3][0] = x3; Matrix[3][1] = y3;

// четвертая координатная четверть
do
{
x3 = cx + rand() % (dx - cx);
x4 = cx + rand() % (dx - cx);
} while (x4<x3);

do
{
y3 = cy + rand() % (dy - cy);
y4 = cy + rand() % (dy - cy);
} while (y3<y4);

Matrix[4][0] = x3; Matrix[4][1] = y3;

// первая координатная четверть - 1 точка
do
{
x3 = (cx + dx)*0.5 + rand() % abs(dx - (cx + dx) / 2);
x4 = (cx + dx)*0.5 + rand() % abs(dx - (cx + dx) / 2);
} while (x4 > x3);

do
{
y3 = (y + cy)*0.5 + rand() % abs(cy - (y + cy) / 2);
y4 = (y + cy)*0.5 + rand() % abs(cy - (y + cy) / 2);
} while (y4 > y3);

Matrix[5][0] = x3; Matrix[5][1] = y3;

// первая координатная четверть - 2 точка
do
{
x3 = cx + rand() % abs((cx + dx) / 2 - cx);
x4 = cx + rand() % abs((cx + dx) / 2 - cx);
} while (x4 > x3);

do
{
y3 = y + rand() % abs((y + cy) / 2 - y);
y4 = y + rand() % abs((y + cy) / 2 - y);
} while (y4 > y3);

Matrix[6][0] = x3; Matrix[6][1] = y3;

for (k = 0; k < 6; k++)
{
// определить цвет рисования обьекта
m = CreateSolidBrush(c[k]);
oldm = (HBRUSH)dc.SelectObject(m);

x3 = Matrix[k][0]; y3 = Matrix[k][1];
x4 = Matrix[k+1][0]; y4 = Matrix[k+1][1];

dc.Pie(x1, y1, x2, y2, x3, y3, x4, y4);

}

// восстанавливаем цвета

SelectObject(dc, hOldPen);
DeleteObject(hPenOxy);
DeleteObject(m);
SelectObject(dc, oldm);

}

// ------------ левая кнопка

void CProgramDlg::OnLButtonDown(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default

//kdiagramm();
//diagramm();
//krdiagramm();
sevensector();

CDialog::OnLButtonDown(nFlags, point);
}

// ------------ правая кнопка

void CProgramDlg::OnRButtonDown(UINT nFlags, CPoint point)
{
// TODO: Add your message handler code here and/or call default

zastavka();

CDialog::OnRButtonDown(nFlags, point);
}

************************************

Готово!Программа работает!

Запустите Локальный отладчик Windows и у вас высветится диаграмма с 7 секторами, которые будут меняться в размерах и цвете при нажатии на ЛКМ
